HMC524ALC3B是一(yi)款緊湊型GaAs MMIC I/Q混(hun)頻器(qi)(qi)，采用(yong)符合(he)RoHS標準的無(wu)引腳SMT陶(tao)瓷(ci)封裝。 該器(qi)(qi)件(jian)可用(yong)作(zuo)鏡像抑(yi)(yi)制混(hun)頻器(qi)(qi)或單邊帶上(shang)變(bian)(bian)頻器(qi)(qi)。 該混(hun)頻器(qi)(qi)采用(yong)兩個(ge)(ge)標準雙(shuang)平衡混(hun)頻器(qi)(qi)單元(yuan)和(he)一(yi)個(ge)(ge)90度混(hun)合(he)器(qi)(qi)件(jian)，均(jun)采用(yong)GaAs MESFET工藝制造。 HMC524ALC3B低(di)頻正交混(hun)合(he)器(qi)(qi)件(jian)用(yong)于產(chan)生100 MHz IF輸出。 該產(chan)品(pin)為混(hun)合(he)型鏡像抑(yi)(yi)制混(hun)頻器(qi)(qi)和(he)單邊帶上(shang)變(bian)(bian)頻器(qi)(qi)組件(jian)的小型替代器(qi)(qi)件(jian)。立維創展 ADI現貨(huo)HMC524ALC3B無(wu)需線焊(han)，可以使用(yong)表貼制造技術。

HMC524ALC3B應用

• 點對點和點對多點無線電
• VSAT
• 測試設備和傳感器

• 軍用最終用途

HMC524ALC3B優勢和特點

• 無源：無需直流偏置
• 轉換損耗： 9 dB
• 鏡像抑制： 20 dB（典型值）
• LO至RF隔離：35 dB（典型值）
• LO至IF隔離：25 dB（典型值）
• IP3：18 dBm（典型值）
• P1dB：17 dBm（典型值）
• 中頻引腳頻率：DC ? 4.5 GHz
• 12引腳、3 mm × 3 mm SMT陶瓷封裝

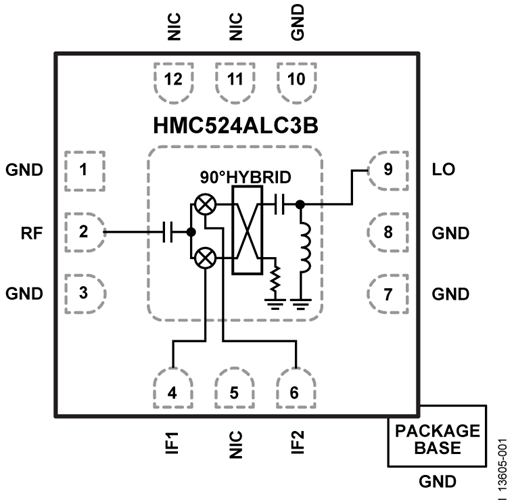

HMC524ALC3B結構圖
