HMC8191就是一款無源、寬帶網I/Q單單片機芯片微波微波射頻集成型線路系統(MMIC)混頻器，可以選擇作接受到器鏡像文件克制混頻器或放射器單側攜帶定頻器。HMC8191都具有6 GHz至26.5 GHz的微波射頻(RF)和本振(LO)使用規模相應DC至5 GHz的中頻(IF)網絡帶寬，無比可以要求寬頻點使用規模、出彩RF耐腐蝕性、簡短來設定相應更少有電氣元件和小寬度印刷制版線路系統板(PCB)的操作。單一個HMC8191可用代來設定中的2個窄帶混頻器。

HMC8191的具I/Q體系結構具非常很棒的iso鏡像緩和程度，因無須參與成本預算很高的電磁波輻射邊帶濾波。該混頻器還出具非常很棒的LO至RF和LO至IF防曬隔離霜能力，并降低了了LO漏糞的損害以為了保證表現完整版性。

看作一類無源混頻器，HMC8191暫時無法其它直流電壓電源線。比起來有源混頻器，它供應較低的噪聲源數據，最后為了確保爭對高能力和精密儀器應該用存在精湛的動態數據的范圍。

HMC8191采用(yong)砷化鎵(jia)(GaAs)金屬半導體場(chang)效應晶體管(MESFET)工(gong)藝制造，使用(yong)ADI公司的混頻器(qi)單元和90度混合器(qi)件(jian)。 HMC8191提供緊湊型、4 mm × 4 mm、24引腳(jiao)無鉛芯(xin)片載體(LCC)封裝，工(gong)作溫度范圍(wei)為?40°C至+85°C。HMC8191評估板(ban)還可通過ADI網站獲得。

品牌	型號	描述	貨期	庫存
ADI	HMC8191LC4 HMC8191LC4TR	6 GHz至26.5 GHz、寬帶I/Q混頻器	現貨	221

HMC8191LC4應用

• 測試與測量儀器儀表
• 軍事、航空航天和防務應用

• 微波點對點基站

HMC8191LC4勝機和優點

• 無源寬帶I/Q混頻器
• RF和LO范圍：6 GHz至26.5 GHz
• 寬IF帶寬：DC至5 GHz
• 單端RF、LO和IF
• 轉換損耗：9 dB（典型值）
• 鏡像抑制：25 dBc（典型值）
• 單邊帶噪聲指數：9 dB（典型值）
• 輸入IP3（下變頻器）：24 dBm（典型值）
• 輸入P1dB壓縮點（下變頻器）：15 dBm（典型值）
• 輸入IP2：55 dBm（典型值）
• LO至RF隔離：40 dB（典型值）
• LO至IF隔離：40 dB（典型值）
• RF至IF隔離：20 dB（典型值）
• 幅度平衡：±0.5 dB（典型值）
• 相位平衡（下變頻器）：±5°（典型值）
• RF回波損耗：15 dB（典型值）
• LO回波損耗：15 dB（典型值）
• IF回波損耗：15 dB（典型值）
• 裸露焊盤、4 mm × 4 mm、24引腳陶瓷LCC 封裝

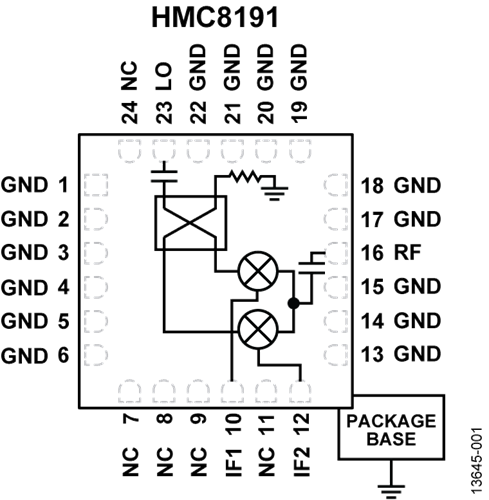

HMC8191LC4成分圖
