HMC7543就是一款結合式E頻譜的砷化鎵(GaAs)、假晶(pHEMT)、單電原IC芯片微波微波通信結合用電線路(MMIC)中等水平高效率放縮器，結合溫來補償型片上高效率檢波器，運轉頻次比率為71 GHz至76 GHz。 HMC7543具備21.5 dB增加收益、25 dBm的所在高效率（1 dB縮小）和26.5 dBm飽和點的所在高效率（20%高效率額外添加高效率(PAE)），選取4 V電原供電局。 HMC7543具備很棒的波形度并根據E頻段微波通信和高電容量wlan反程wlan電設備實行調優。 放縮器搭配和高增加收益使其為無線在之前接下來1級的信號放縮的絕好選取。 每個數值均采取50 Ω檢驗夾具設計中的電原IC芯片添加，按照各端口號上總寬為3 mil、厚薄為0.5 mil、厚度為7 mil的焊線進行連接。

品牌	型號	描述	貨期	庫存
ADI	HMC7543	集成功率檢波器的71 GHz至76 GHz E波段功率放大器	現貨	56

HMC7543運用

• E頻段通信系統
• 高容量無線回程無線電系統
• 測試與測量

HMC7543優勢和特點

• 增益： 21.5 dB（典型值）
• 針對1 dB壓縮(P1dB)的輸出功率： 25 dBm（典型值）
• 飽和輸出功率(PSAT)： 26.5 dBm（典型值）
• 輸出三階交調截點(OIP3)： 30 dBm（典型值）
• 輸入回波損耗： 12 dB（典型值）
• 輸出回波損耗： 12 dB（典型值）
• 直流電源： 4 V (450 mA)
• 無需外部匹配
• 裸片尺寸： 3.599 mm × 1.999 mm × 0.05 mm

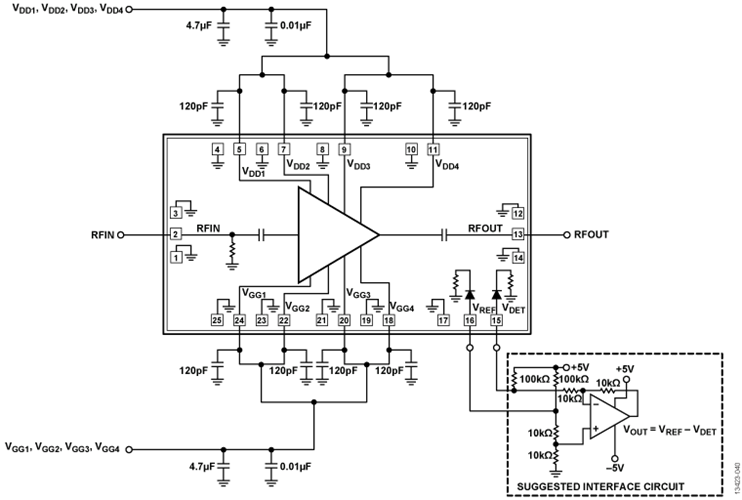

HMC7543結構圖
