我們報告了一種高性能的GaN放大器。運行從100MHz到3000兆赫。最好的結果包括100W的輸出功率，22dB增益，40%的功率增加效率從100MHz到3000兆赫。這個性能是通過裁剪兩個設備來實現的。阻抗與獨特的寬帶電路匹配拓撲結構。二者詳細設計技術將給出器件和匹配電路。索引條款-寬帶放大器，高壓技術，微波器件，功率合成器，MMICs。
一、引言
寬帶、高功率、高效率放大器是一種先進通信系統中的關鍵元素搜索和救援軟件無線電為消防隊員，警察，和海軍陸戰隊。實現寬帶的傳統技術放大是使用行波方法〔1, 2〕或設計寬帶匹配電路對器件進行變換輸入阻抗和輸出阻抗為50歐姆〔3〕。如果大功率設備輸出阻抗與50歐姆有很大不同。后一種方法的輸出匹配電路遭受了大尺寸，以及高射頻損耗。這種高射頻損耗嚴重降低放大器的輸出功率和效率。本文報告了一種新方法，增加了一個新的尺寸為寬帶放大器設計。除了
只需使用電路匹配技術，我們還可以定制。器件輸出阻抗接近50歐姆。這種方式使輸出阻抗匹配電路相對簡單低損耗，導致寬帶高性能輸出功率和高功率附加效率。第2節概述了GaN HEMT 30W的設計MMIC PA用作100W的積木放大器。第3節描述100W的拓撲結構。放大器。第4部分是結論。
二。30W GaN MMIC放大器

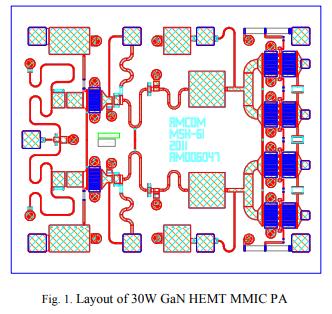

達到100W以上的輸出功率超過100-3000兆赫，我們功率結合四，2階段GaN MMIC PA。每個MMIC具有30W的輸出功率，具有2dB的增益。期望波段。圖1顯示了30W MMIC的布局第一級器件尺寸為2mm，分為兩個1mm。路徑。第二級器件由四、2x1.12mm組成。
HEMT這樣的2x1.12mm的機器相連接1.12mm的的兩個DC和RF電容并聯單元測試測試卷電瓶元器。大家被稱為分配HIFET〔4, 5, 6，7〕。交流電偏置端電流與頻射這樣的HIFET的工作內容效果的抗阻篩選幾乎都是1.12mm單元測試測試卷電瓶安裝。利用應適量決定單元測試測試卷電瓶元器盡寸和電容并聯單元測試測試卷電瓶元器的使用量可調整HIFET更優工作內容效果的抗阻篩選快要超過50歐姆，構建光纖聯通寬帶特性。圖2A和2B表現1、時間段和其二時間段的設置和工作內容效果的抗阻篩選，分辨。請還要注意，其二時間段合適。在0.25GHz的工作內容效果的電機負載抗阻篩選快要50歐姆。這樣的最終使用低頻射耗用光纖聯通寬帶篩選，這個是高工作內容效果的熱轉化率構建寬頻段的必要性和轉化率。這50歐姆更優工作內容效果的抗阻篩選為利用應適量決定單元測試測試卷電瓶元器盡寸和型號機器的使用量。由于其二時間段有2單元測試測試卷電瓶電容并聯，交流電偏置端電流為60V的其二時間段。
