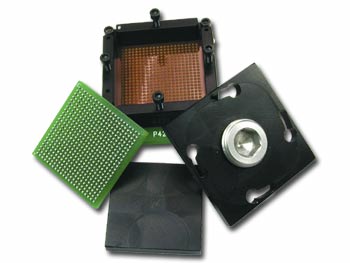

Ironwood Electronics的GHz BGA和QFN/MLF插座是原型制作和測試幾乎所有BGA或QFN設備應用的理想選擇。這些ZIF插座提供了出色的信號完整性，但仍然具有成本效益。采用創新的彈性體互連技術，Ironwood Electronics插座提供高達40GHz的低信號損耗，并支持低至0.3mm的BGA或QFN/MLF間距。

Ironwood Electronics適用組裝孔和定位手機孔在工作的目標值操作系統的BGA焊盤上機械性組裝GHz BGA家用插座開關。以下低家用插座開關每側僅比真正的IC裝封大2.5公厘。她們適用長寬比從55公厘到1公厘的集合集成運放電子器件。更廣的設備有機會需用背板。比如工作的目標值PCB的后面主要包括電容來設計器和電阻值，則就可以來設計自定義的隔熱帶板，全為以下電子器件切出空腔。隔熱帶板夾在背板和工作的目標值PCB彼此。Ironwood Electronics插頭面板途經精密儀器裝修設計的概念，可將IC引領到兩個球的準確連結方位，并運行全鋁水冷器內六角螺絲給出壓縮的。Ironwood Electronics插頭面板的裝修設計的概念能否在無減半水冷的現象下水冷達到幾瓦，運行制定的水冷器能否經受達到100瓦的電率。用戶賬戶只需將集成系統用電線路放到插頭面板中，安裝壓盤，回轉蓋子，并在水冷器內六角螺絲上加入的轉矩就可連結IC。它與自備的sbt-bga插頭面板打包封裝和一些插頭面板工藝兼容。要是PCB中已出現孔，能否制定GHz的伸縮性體材料插槽以承載這句話。兩個典型的的GHz的伸縮性體材料插頭面板與回轉蓋體現。Ironwood Electronics插頭中使用作IC二極管封裝和電源PCB電路板區間內接受器的z軸導電塑性體都是個低電阻值拼接器。塑性體由距離小的渡金絲基體和軟的硅硅膠隔熱片組合而成。渡金的銅心線從有機物硅晶片的前后外表面明顯突出數納米。自感數值0.06nh。各個接點的直流電余量為2A。塑性體的做工作溫規模為-35C至125C。Ironwood electronics是美利堅共和國最有名氣的的高耐用性現場實驗臺服務質量制作業商。服務質量已根據ISO9001:2015、RoHS和ITAR認真。Ironwood Electronics光電服務質量款型也包括家用插座、匹配器、測試軟件軟件系統高端定制等。長沙市立維創展信息技藝軟件授權代理商 Ironwood Electronics服務質量，在國內 區市場與技藝服務質量適配。受歡迎了解和咨詢。*有些成品款式請了解和咨詢.我的銷售額項目師。

40GHZ Elastomer BGA socket SG15-BGA-1xxx (0.4mm, 0.5mm, 0.65mm pitch)
PART NUMBER	ROHS	Top Pitch (mm)	Max Pincount	IC Size X (mm)	IC Size Y (mm)	IC Size Tolerance (mm)	IC Array X	IC Array Y	IC Ball Height Min (mm)	IC Ball Height Max (mm)	IC Total Height Max (mm)	IC Ball Coplanarity (mm)	IC Ball Diameter Max (mm)	Backing Plate	Cavity Down	IC Top Surface	Socket Lid	Heat Sink	Part Description
SG15-BGA-1000	yes	0.4	1156	14	14	0.1	34	34	0.15	0.23	1	0.08	0.3	yes	yes	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1001	yes	0.4	1292	14	15.5	0.1	34	38	0.06	0.25	1.31	0.05	0.25	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1002	yes	0.4	225	7	7	0.1	15	15	0.14	0.24	0.95	0.08	0.3	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1003	yes	0.65	134	10	11.5	0.1	10	17	0.22		0.7	0.08	0.36	no	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1004	yes	0.65	121	8	8	0.1	11	11	0.15	0.25	1.52	0.08	0.35	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1005	yes	0.65	81	6.5	6.5	0.1	9	9	0.2	0.3	1	0.1	0.35	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1006	yes	0.5	112	6	6	0.1	12	12	0.15		0.8	0.08	0.35	no	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1007	yes	0.4x0.3	29	1.74	2.05	0.1	5	6	0.09	0.15	0.46	0.08	0.18	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)





40GHz Elastomer QFN socket SG25-2xxx (0.4mm, 0.5mm, 0.65mm pitch)
PART NUMBER	ROHS	Top Pitch (mm)	Max Pincount	IC Size X (mm)	IC Size Y (mm)	Socket Lid	Part Description
SG25-QFN-2000	YES	0.5	12	7.87	4.26	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2001	YES	0.4	32	4	4	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2002	YES	0.4	11	1.5	1.5	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2003	YES	0.4	10	1.5	1.2	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2004	YES	0.4	44	5	5	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2005	YES	0.5	48	7	7	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2006	YES	0.5	40	6	6	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2007	YES	0.5	148	10	8	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2008	YES	0.4	48	7	7	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2010	YES	0.35	88	9	9	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2011	YES	0.5	36	6	6	Swivel	GHz QFN/MLF Socket (ZIF)
