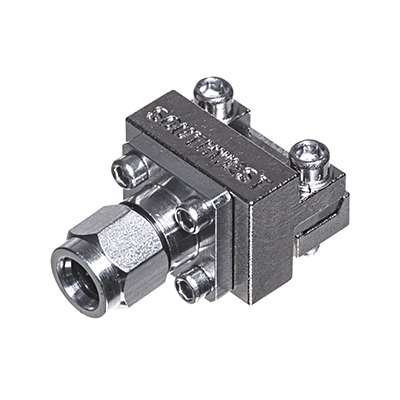

End Launch mm波聯(lian)接器是SOUTHWEST的高功率(lv)指標(biao)端釋(shi)放接(jie)器，旨在通過(guo)為(wei)高頻數據靠近(jin)頂樓的單(dan)面(mian)和四層打印電(dian)路設計板保(bao)證低VSWR，110 GHz的無狀(zhuang)態帶寬出錯。供(gong)給SMA（27 GHz），2.92 mm（K）（40 GHz），2.40 mm（50 GHz），1.85 mm（V），（67 GHz）和1.0 mm（W）（110 GHz）。
公和母選擇并且窄小的(de)(de)(de)(de)(de)屏幕(mu)和(he)艙壁穿(chuan)通(tong)孔。的(de)(de)(de)(de)(de)難忘的(de)(de)(de)(de)(de)夾緊中介機構可達到強(qiang)度達.3004英寸（7.62mm）的(de)(de)(de)(de)(de)板。穩固，可反復(fu)食用和(he)可清理。不同發射衛星設備可出示與三極管(guan)頁(ye)面布(bu)局的(de)(de)(de)(de)(de)更好配比。可廣泛用于微(wei)帶(dai)和(he)等電位連接共面波(bo)導（GCPW）的(de)(de)(de)(de)(de)設計(ji)。展(zhan)示 的(de)(de)(de)(de)(de)信號層微(wei)帶(dai)和(he)GCPW試(shi)驗板。將引腳對焊到網絡信號穿(chuan)線是供選擇的(de)(de)(de)(de)(de)。
定制(zhi)同意：
數碼打印電線板(ban)戰略布局(ju)和聯系器所需要(yao)的零部件號比較適合
設備方式 的3D3d模型
HFSS模式化（18.0版或越來(lai)越高的版本）可(ke)通過規范要求打造或用于EM防真
End Launch拼接器的好處：
1.螺絲釘固定住，免焊連結，可抄襲(xi)用到
2.物品公式十分好，原因一樣(yang)的角(jiao)處連(lian)入器
3.廣泛用(yong)于板子非核(he)心，就(jiu)能夠并排動用(yong)
關鍵技(ji)術指標(biao)
W系1.00mm 110GHz
V國(guo)產(chan)1.85mm 67GHz
2.4mm ; 50GHz
K題材2.92mm 40GHz
SuperSMA款型(xing) 27GHz
端導彈1.0mm（W）110 GHz插孔（母）窄塊
尺寸代號 | 引腳/電導電介質(zhi)截面積 | PCB高度 |
2492-04A-9 | .005 / .0290 | ≤.045 |
2492-04A-14 | .005 / .0290 | ≥.040≤.090 |
端放射1.0mm（W）110 GHz插(cha)孔(kong)（母）要求組(zu)件(jian)
款式代碼 | 引(yin)腳/電有(you)機溶劑網套直(zhi)徑 | PCB板厚為 |
2492-04A-6 | .005 / .0290 | ≤.100 |
端射1.0mm（W）110 GHz插孔（公）的標準模組
應用序號 | 引腳/電有機溶劑(ji)直徑怎么算(suan) | PCB強度 |
2493-04A-6 | .005 / .0290 | ≤.100 |
結速發射點1.85mm（V）67 GHz插孔（母(mu)）窄塊
尺寸代碼 | 引腳/電有(you)機溶劑長度(du) | PCB壁厚 |
1892-04A-9 | .005 / .0290 | ≤.045 |
1892-04A-14 | .005 / .0290 | ≥.040≤.090 |
收尾(wei)衛星發射1.85mm（V）67 GHz插孔（母）標準(zhun)的控制器
型號規格編號規則 | 引腳(jiao)/電物質截面積 | PCB鋼(gang)板厚度(du) |
1892-03A-6 | .007 / .0390 | ≤.100 |
1892-03A-7 | .007 / .0390 | ≥.090≤.210 |
1892-03A-8 | .007 / .0390 | ≥.190≤.300 |
1892-04A-6 | .005 / .0290 | ≤.100 |
1892-04A-7 | .005 / .0290 | ≥.090≤.210 |
1892-04A-8 | .005 / .0290 | ≥.190≤.300 |
端使用1.85mm（V）67 GHz插頭(tou)線（公(gong)）標準的塊
應用識別碼 | 引腳/電材質網套直徑 | PCB寬度 |
1893-03A-6 | .007 / .0390 | ≤.100 |
1893-04A-6 | .005 / .0290 | ≤.100 |
1893-03A-7 | .007 / .0390 | ≥.090≤.210 |
1893-03A-8 | .007 / .0390 | ≥.190≤.300 |
完(wan)結射2.40mm 50 GHz插(cha)孔（母）窄塊(kuai)
規格順序號 | 引腳/電媒介內直徑(jing) | PCB強(qiang)度 |
1492-04A-9 | .005 / .0290 | ≤.045 |
1492-04A-14 | .005 / .0290 | ≥.040≤.090 |
完(wan)使用2.40mm 50 GHz插(cha)孔（母）非磁體
規格型號編碼查詢 | 引腳/電(dian)物料長度 | PCB寬度 |
1492-04Z-5 | .005 / .0290 | ≤.100 |
完結釋(shi)放2.40mm 50 GHz插孔（母）規則模組
機型識別碼 | 引(yin)腳(jiao)/電物料(liao)直徑怎么算(suan) | PCB板厚(hou)為 |
1492-01A-6 | .007 / .0480 | ≤.100 |
1492-01A-7 | .007 / .0480 | ≥.090≤.210 |
1492-01A-8 | .007 / .0480 | ≥.190≤.300 |
1492-02A-6 | .010 / .0635 | ≤.100 |
1492-02A-7 | .010 / .0635 | ≥.090≤.210 |
1492-02A-8 | .010 / .0635 | ≥.190≤.300 |
1492-03A-6 | .007 / .0390 | ≤.100 |
1492-03A-7 | .007 / .0390 | ≥.090≤.210 |
1492-03A-8 | .007 / .0390 | ≥.190≤.300 |
1492-04A-6 | .005 / .0290 | ≤.100 |
1492-04A-7 | .005 / .0290 | ≥.090≤.210 |
1492-04A-8 | .005 / .0290 | ≥.190≤.300 |
結尾射出2.40mm 50 GHz插孔（母(mu)）標準規范模組螺牙添加圖片(pian)
規格型號代號 | 引腳/電導電介質孔徑 | PCB板材的(de)厚度 |
1492-04A-12 | .007 / .0480 | ≤.100 |
端發射點2.40mm 50 GHz插(cha)銷（公）標準規范(fan)塊
規格順序號 | 引腳/電物質厚度 | PCB它的厚度 |
1493-01A-6 | .010 / .0635 | ≤.100 |
1493-02A-6 | .007 / .0480 | ≤.100 |
1493-03A-6 | .007 / .0390 | ≤.100 |
1493-04A-6 | .005 / .0290 | ≤.100 |
1493-03A-7 | .007 / .0390 | ≥.090≤.210 |
1493-03A-8 | .007 / .0390 | ≥.190≤.300 |
尾端(duan)釋(shi)放出2.92mm（K）40 GHz插孔（母）窄塊
尺寸順序號 | 引腳(jiao)/電材質直勁 | PCB規格 |
1092-01A-9 | .005 / .0290 | ≤.045 |
1092-01A-14 | .005 / .0290 | ≥.040≤.090 |
端發2.92mm（K）40 GHz插孔（母）窄塊面(mian)板價格進行(xing)安(an)裝
具體型號編號規則 | 引腳/電材質直徑為 | PCB尺寸(cun) |
1092-01A-11 | .005 / .0290 | ≤.045 |
1092-01A-13 | .005 / .0290 | ≥.040≤.090 |
端(duan)釋放出2.92mm（K）40 GHz插孔(kong)（母）標準模組
具體型號順序號 | 引腳/電材質直勁 | PCB規格 |
1092-01A-6 | .005 / .0290 | ≤.100 |
1092-01A-7 | .005 / .0290 | ≥.090≤.210 |
1092-01A-8 | .005 / .0290 | ≥.190≤.300 |
1092-02A-6 | .007 / .0480 | ≤.100 |
1092-02A-7 | .007 / .0480 | ≥.090≤.210 |
1092-02A-8 | .007 / .0480 | ≥.190≤.300 |
1092-03A-6 | .010 / .0635 | ≤.100 |
1092-03A-7 | .010 / .0635 | ≥.090≤.210 |
1092-03A-8 | .010 / .0635 | ≥.190≤.300 |
1092-04A-6 | .007 / .0390 | ≤.100 |
1092-04A-7 | .007 / .0390 | ≥.090≤.210 |
1092-04A-8 | .007 / .0390 | ≥.190≤.300 |
端釋放2.92mm（K）40 GHz插(cha)(cha)孔(kong)（母(mu)）的標準功能模塊(kuai)螺孔(kong)插(cha)(cha)入圖
技術參數標碼 | 引腳/電材質(zhi)外徑 | PCB強度(du) |
1092-01A-12 | .005 / .0290 | ≤.100 |
1092-02A-12 | .007 / .0480 | ≤.100 |
1092-03A-12 | .010 / .0635 | ≤.100 |
1092-04A-12 | .007 / .0390 | ≤.100 |
端(duan)發送2.92mm（K）40 GHz電源(yuan)線插頭（公）規范塊
材質標碼 | 引腳/電(dian)材質的直徑 | PCB板厚(hou)為 |
1093-01A-6 | .010 / .0635 | ≤.100 |
1093-02A-6 | .007 / .0480 | ≤.100 |
1093-03A-6 | .007 / .0390 | ≤.100 |
1093-04A-6 | .005 / .0290 | ≤.100 |
1093-03A-7 | .007 / .0390 | ≥.090≤.210 |
1093-03A-8 | .007 / .0390 | ≥.190≤.300 |
開始(shi)散發(fa)SuperSMA 27 GHz插孔（母頭）窄塊
具體型號編碼 | 引腳/電(dian)材(cai)質內(nei)直徑 | PCB體積(ji)尺寸 |
292-07A-9 | .005 / .0290 | ≤.045 |
292-07A-14 | .005 / .0290 | ≥.040≤.090 |
結束后發SuperSMA 27 GHz插(cha)孔（母）規格模快(kuai)
型號號 | 引腳/電材質(zhi)外徑(jing) | PCB層厚 |
292-04A-6 | .010 / .0635 | ≤.100 |
292-04A-7 | .010 / .0635 | ≥.090≤.210 |
292-04A-8 | .010 / .0635 | ≥.190≤.300 |
292-05A-6 | .007 / .0480 | ≤.100 |
292-05A-7 | .007 / .0480 | ≥.090≤.210 |
292-05A-8 | .007 / .0480 | ≥.190≤.300 |
292-06A-6 | .007 / .0390 | ≤.100 |
292-06A-7 | .007 / .0390 | ≥.090≤.210 |
292-06A-8 | .007 / .0390 | ≥.190≤.300 |
292-07A-6 | .005 / .0290 | ≤.100 |
292-07A-7 | .005 / .0290 | ≥.090≤.210 |
292-07A-8 | .005 / .0290 | ≥.190≤.300 |
結速放射SuperSMA 27 GHz插孔(kong)（母(mu)）規(gui)范標準塊，無磁塊
主要參數代碼 | 引腳/電媒質截面積(ji) | PCB厚(hou)薄(bo) |
292-04Z-6 | .010 / .0635 | ≤.100 |
尾聲(sheng)發(fa)SuperSMA 27 GHz插頭線(xian)（公(gong)）標準塊
尺寸標碼 | 引腳/電導電介質直徑 | PCB強度 |
293-01A-6 | .010 / .0635 | ≤.100 |
293-02A-6 | .007 / .0480 | ≤.100 |
293-03A-6 | .007 / .0390 | ≤.100 |
293-04A-6 | .005 / .0290 | ≤.100 |
293-03A-7 | .007 / .0390 | ≥.090≤.210 |
293-03A-8 | .007 / .0390 | ≥.190≤.300 |
